Водосточная труба 3D

Макрос ArCon Eleco: Водосточные трубы

Для облегчения работы пользователей в новой версии программы ArCon Eleco +9 был создан новый макрос, позволяющий без труда создавать водосточные трубы. Причем водосточная труба великолепно соединяется с водосточным желобом, стандартным элементом конструкции крыши в ArCon.

Данное диалоговое окно появится после того, как вы выполните следующие действия.

В режиме конструирования откройте закладку Mакрос и выберите макрос водосточной трубы. На левой панели инструментов появится новый значок . Кликнув на него, вы получите перекрестие для позиционирования объекта в нужное место.

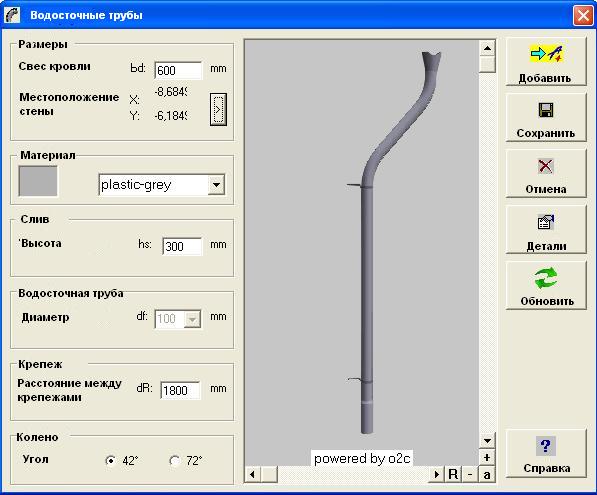

В окне Водосточная труба задаются необходимые параметры, а также материал трубы (пластик, цинк, алюминий или медь).

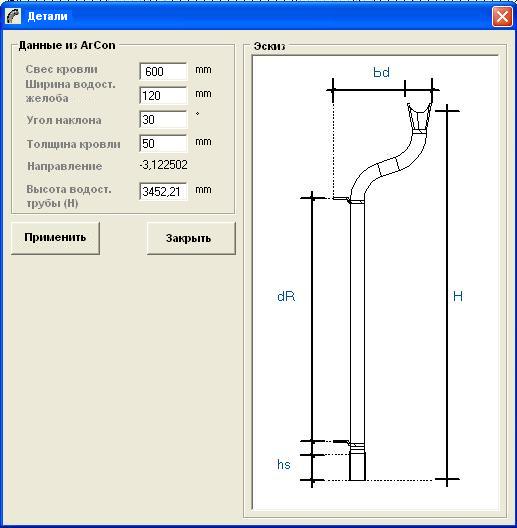

Для более детального уточнения размеров частей водостока нужно нажать кнопку Детали и отредактировать параметры в следующем окне:

Для согласия нажмите кнопку Применить, для отмены – Закрыть. Затем в окне Водосточная труба кликните на кнопку Добавить, и ваша труба появится в ArCon.

Затем при помощи кнопок можно выполнить действия по переносу трубы, свободному вращению, вращению относительно опорной точки и многократному копированию.
